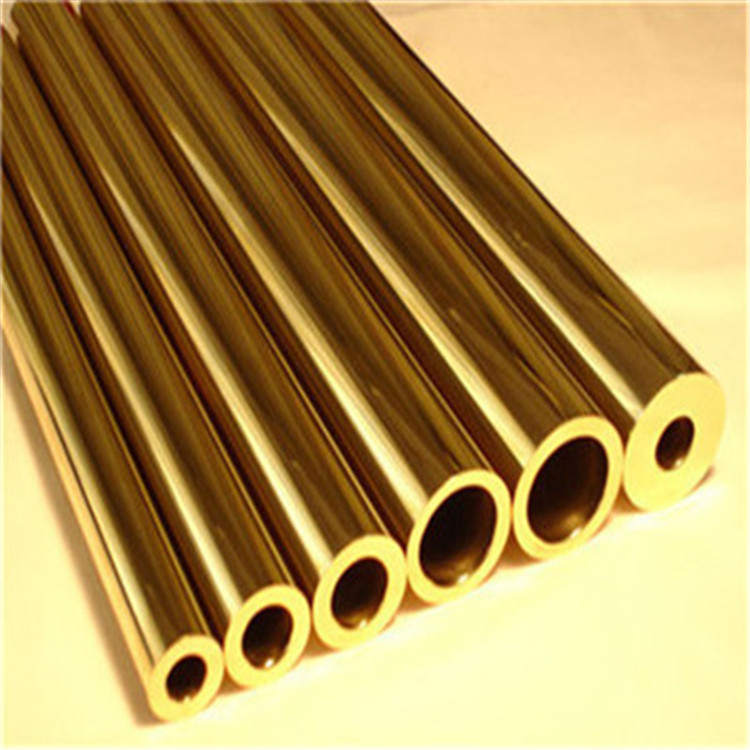

H59黃銅管
H59銅材                         熱加工溫度730～820℃     硬度75-175HV     延伸率δ10 (%)：≥40   抗拉強度 σb (MPa)：≥390

        H59銅材為價格便宜的黃銅,強度、硬度高而塑性良好，但在熱態下仍能很好地承受壓力加工，耐蝕性一般，其他性能和H62相近。
中文名 H59銅材

 抗拉強度 σb  ≥294MPa
 試樣尺寸 厚度0.5～15
 伸長率 δ10 ≥25%
       H59銅材為價格便宜的黃銅,強度、硬度高而塑性良好，但在熱態下仍能很好地承受壓力加工，耐蝕性一般，其他性能和H62相近。
      表示平均含銅量為59%的普通黃銅帶，其中，H—漢字“黃”的拼音字母的前一個字母，59—銅元素的平均含量；
      H59銅材是在普通黃銅的基礎上加入其它元素的銅合金稱特殊黃銅，仍以"H"表示，后面會跟其它添加元素的化學符號和平均成份，余量為鋅含量;而HAl59-3-2則表示其銅含量57%～60%，鋁含量為2.5%～3.5%，鎳含量為2%～3%，其余為鋅含量。黃銅分為普通黃銅，特殊黃銅及鑄造黃銅三種，鑄造黃銅以ZCu開頭后面跟其它元素的符號及其平均含量。
化學成份
 銅 Cu ：57.0～60.0
 鋅 Zn：余量
 鉛 Pb：≤0.5
 磷 P：≤0.01
 鐵 Fe：≤0.3

 銻 Sb ：≤0.01
 鉍 Bi：≤0.003
 注：≤1.0(雜質)
 力學性能
 注 ：板材的拉伸力學性能
  熱處理規范：熱加工溫度730～820℃;
  退火溫度600～670℃。
用途
    H59銅材可做各種深拉深和彎折制造的受力零件，如銷釘、鉚釘、墊圈、螺母、導管、、氣壓表彈簧、篩網、散熱器零件等
